- Artikel-Nr.: 152-0580-06k
- Info: Preis stückweise bzw. p. VPE
- Hinweis: VPE = Verpackungseinheit

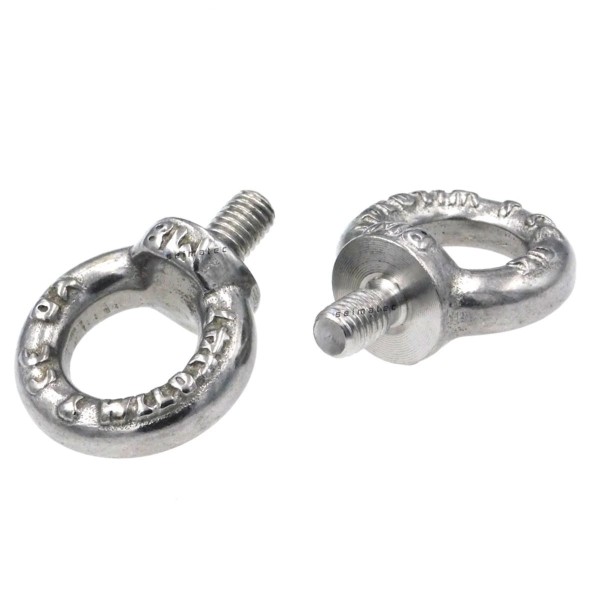

Ringschrauben aus Edelstahl A2, nach DIN 580, in geschmiedeter Ausführung, zeichnen sich durch ihre hohe Festigkeit, Korrosionsbeständigkeit und vielseitige Verwendbarkeit aus. Diese hochwertigen Ringschrauben sind aus rostfreiem Edelstahl der Güteklasse A2 gefertigt, was ihnen eine ausgezeichnete Beständigkeit gegenüber atmosphärischen Einflüssen und aggressiven Medien verleiht.
Die Ringschrauben sind gemäß der deutschen Industrienorm DIN 580 präzise hergestellt, um höchsten Qualitätsstandards zu entsprechen. Die geschmiedete Ausführung dieser Schrauben stellt sicher, dass sie eine robuste Struktur und eine optimale Belastbarkeit aufweisen. Dies macht sie ideal für anspruchsvolle Anwendungen in verschiedenen Bereichen, wie beispielsweise im Bauwesen, der Schifffahrt, dem Bergsport oder anderen Situationen, in denen eine zuverlässige Befestigung erforderlich ist.
Die Ringschrauben sind mit einem Gewinde versehen, das eine einfache Montage ermöglicht. Sie bieten eine zuverlässige Befestigungsmöglichkeit für Lasten und können für Hebezwecke, als Verbindungselemente in Seiltechnik oder für die Installation von Sicherungs- und Befestigungssystemen verwendet werden. Die Ringschrauben aus Edelstahl A2, DIN 580, geschmiedete Ausführung, kombinieren Funktionalität, Langlebigkeit und eine hochwertige Verarbeitung, um den vielfältigen Anforderungen verschiedener Anwendungen gerecht zu werden.
Maße in mm
Unter Berücksichtigung eines hohen Sicherheitsfaktors bezogen auf die Mindestbruchkraft haben Ringschrauben nach DIN 580 und
Ringmuttern nach DIN 582 die in Tabelle 1 angegebenen Tragfähigkeiten. Die Tragfähigkeitswerte gelten für Stahl C15 E und Edelstahl
A2/A4 ohne Einschränkung in einem Temperaturbereich von –20 °C bis +200 °C.
Ringschrauben und Ringmuttern gelten gemäß Maschinenrichtlinie 2006/42/EG als Lastaufnahmemittel und sind CE-kennzeichnungsplichtig.
Darüber hinaus müssen sie eine Angabe der Mindesttragkraft (WLL) und, sofern dies für die sichere Verwendung erforderlich
ist, die Angabe des Werkstoffes tragen. Darüber hinaus ist eine Kennzeichnung mit einem Pfeil in Achsrichtung vorgesehen (Bild 1), damit für den
Anwender ersichtlich ist, dass die auf dem Produkt angegebene WLL nur in Axialrichtung gilt.
Eine nachträgliche farbliche Kennzeichnung von Ringschrauben und -muttern (insbesondere Rot) ist zu unterlassen, um Verwechslungen
mit hochfesten Anschlagpunkten zu vermeiden.
Ringschrauben DIN 580 - Edelstahl A2
Benutzerinformationen für Ringschrauben DIN 580
Ringschrauben nach DIN 580 dienen vornehmlich zur dauerhaften Befestigung an Bauteilen wie Motoren, Schaltschränken, Getrieben
etc. zu deren Transport. Für die wechselnde Benutzung an verschiedenen zu transportierenden Gegenständen, wie z. B.
Großwerkzeugen, sollten Ringschrauben mit dem nächstgrößeren Gewindedurchmesser verwendet werden.
Die Tragfähigkeitsangaben in Tabelle 1, setzen voraus, dass
• die Ringschraube vollständig eingedreht ist,
• die Ringschraube eben und vollflächig auf der Auflagefläche aufliegt,
• die eingeleiteten Kräfte vom Grundwerkstoff ohne die Sicherheit beeinträchtigende Verformungen aufgenommen werden können,
• die Sacklöcher mit Einschraubgewinde so tief gebohrt sind, dass die Auflagefläche aufliegen kann.
Die in der zweiten Zeile der Tabelle 1 angegebene Tragfähigkeit gilt bis 45° Neigungswinkel, die in der dritten Zeile angegebene Tragfähigkeit
bei seitlich eingeschraubten Ringschrauben (Ringmuttern) bis 45° Neigungswinkel in alle Richtungen bezüglich der Ringebene.
Seitenzug sollten nicht angewendet werden (siehe Bild 2). Ringschrauben sollten vor dem Gebrauch auf festen Sitz und augenfällige
Beschädigungen (Korrosion, Verformung) überprüt werden. Ringschrauben mit Verformungen sollten nicht weiterbenutzt und
nicht wieder eingeschraubt werden. Bei Durchgangslöchern sollte von der Gegenseite eine Mutter (keine flache Mutter) vollständig und
fest aufgeschraubt werden. Bei ausreichender Gewindelänge der Schraube wird zusätzlich die Verwendung einer Scheibe empfohlen.
DIN - ISO - ART: | DIN 580 |
PRODUKT: | Ringschrauben |
WERKSTOFF: | A2 |
GEWINDEART: | metrisches Gewinde (M) |
KOPFFORM: | Rundkopf |
GEWINDE (M): | M 6, M 8, M 10, M 12, M 16, M 20, M 24 |
