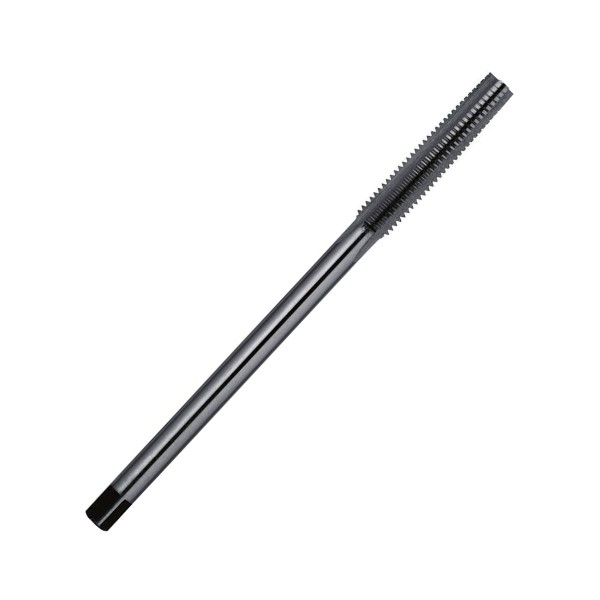

Maschinen Mutter Gewindebohrer HSS-G DIN 357
Dieser Maschinen-Mutter-Gewindebohrer aus HSS-G nach DIN 357 ist für das wirtschaftliche Schneiden metrischer ISO-Gewinde nach DIN 13 in Muttern ausgelegt. Der lange Überlaufschaft ermöglicht das Aufnehmen mehrerer geschnittener Muttern, wodurch sich der Werkzeugwechsel reduziert und der Fertigungsprozess beschleunigt. Die geschliffene Ausführung sorgt dabei für gleichbleibend maßhaltige und lehrenhaltige Gewinde.
Eigenschaften und Vorteile
- Maschinen-Mutter-Gewindebohrer nach DIN 357
- HSS-G (geschliffen) für hohe Maß- und Oberflächengenauigkeit
- Langer Überlaufschaft zur Aufnahme mehrerer Muttern
- Ausgelegt für Durchgangsgewinde in Muttern
- Gewinde mit Flankenhinterschliff für sauberen Schneidprozess
- Hohe Prozesssicherheit bei Serienfertigung
Technische Daten
| Produktart | Maschinen-Mutter-Gewindebohrer |
| Norm | DIN 357 |
| Gewindeart | Metrisches ISO-Gewinde nach DIN 13 |
| Toleranz | ISO 2 (6H) |
| Material | HSS-G (geschliffen) |
| Nutenform | Gerade |
| Anschnitt | ca. 2/3 der Gewindelänge |
| Mutternhöhe | 1 × Nenndurchmesser |
| Max. Zugfestigkeit | bis 800 N/mm² |
| Lochart | Durchgangsgewinde |
Geeignete Werkstoffe
- Stähle bis 800 N/mm² Festigkeit
- Gusseisen
- Buntmetalle
FAQ – Häufige Fragen zum Maschinen-Mutter-Gewindebohrer HSS-G DIN 357
Wofür ist ein Mutter-Gewindebohrer nach DIN 357 ausgelegt?
Er ist speziell für das Schneiden von Gewinden in Muttern konzipiert, insbesondere in der Serienfertigung mit hoher Stückzahl.
Welche Funktion hat der Überlaufschaft?
Der Überlaufschaft ermöglicht das Aufnehmen mehrerer geschnittener Muttern auf dem Werkzeug, wodurch Stillstandzeiten und Werkzeugwechsel reduziert werden.
Warum ist der Anschnitt über einen großen Teil der Gewindelänge ausgeführt?
Der lange Anschnitt sorgt für einen gleichmäßigen Schneidprozess und schont das Werkzeug, insbesondere bei kontinuierlichem Mutterschneiden.
Welche Gewindequalität wird erreicht?
Es werden präzise, lehrenhaltige metrische ISO-Gewinde nach DIN 13 mit der Toleranzklasse 6H erzeugt.
| DIN - ISO - ART: | DIN 357 |
| PRODUKT: | Masch.-Mutter Gew.-Bohrer |
| EINSATZBEREICH: | Durchgangsgewinde |
| GEWINDE: | metrisches Gewinde |
| WERKSTOFF: | HSS-G |
