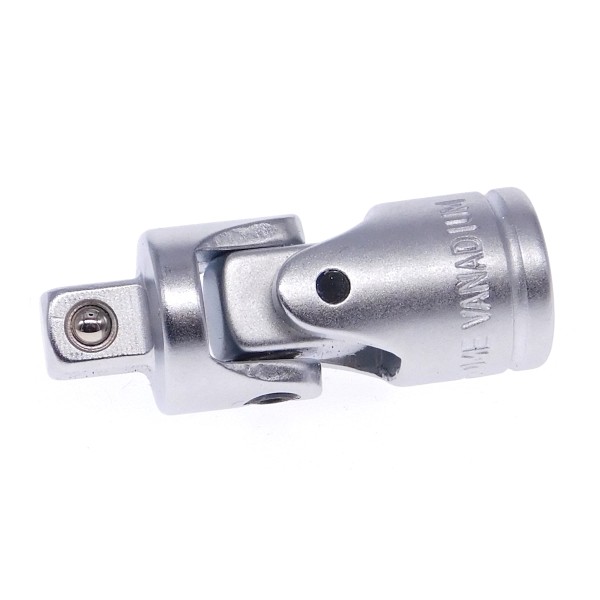

Kardangelenk 6,3 [1/4"]
Dieses Kardangelenk 6,3 [1/4"] ermöglicht das gezielte Abwinkeln von Steckschlüssel-Einsätzen bei Verschraubungen auf engem Raum. Es eignet sich ideal zum Umgehen von Störkanten und unterstützt präzises Arbeiten an schwer zugänglichen Schraubverbindungen.
Vorteile und Eigenschaften
- Kardangelenk für Steckschlüssel-Einsätze mit 6,3 [1/4"] Vierkant
- Ermöglicht das Abwinkeln des Steckschlüssel-Einsatzes bei beengten Platzverhältnissen
- Ideal zum Umgehen von Störkanten und Bauteilen
- Hohe Maßhaltigkeit für gleichmäßige Kraftübertragung
- Belastbarkeit deutlich über gängigen DIN- und ISO-Anforderungen
- Kugelfangrille am Antrieb für sicheren Halt am Werkzeug
- Kugelarretierung am Abtrieb zur zuverlässigen Fixierung des Steckschlüssel-Einsatzes
Technische Daten
| Produktart | Kardangelenk |
| Antrieb | Innen-4kant 6,3 [1/4"] |
| Abtrieb | Außen-4kant 6,3 [1/4"] |
| Material | Chrom-Vanadium-Stahl |
| Oberfläche | Verchromt, matt satiniert |
| Anwendungsart | Handbetätigt |
| Arretierung Antrieb | Kugelfangrille |
| Arretierung Abtrieb | Kugelarretierung |
| Normen | DIN 3123 / ISO 3316 / DIN 3120 / ISO 1174 |
Typische Einsatzbereiche
- Verschraubungen auf engem Raum mit eingeschränkter Zugänglichkeit
- Arbeiten hinter Störkanten und Bauteilen
- Maschinen- und Anlagenbau
- Werkstatt-, Service- und Wartungsarbeiten
FAQ – Häufige Fragen
Wofür wird ein Kardangelenk verwendet?
Ein Kardangelenk wird eingesetzt, um Steckschlüssel-Einsätze abzuwinkeln und Schrauben auch bei ungünstigem Zugang sicher zu betätigen.
Welche Vorteile bietet ein Kardangelenk gegenüber einer starren Verlängerung?
Im Gegensatz zu starren Verlängerungen ermöglicht ein Kardangelenk das Arbeiten unter Winkeln und das Umgehen von Störkanten.
Ist das Kardangelenk für hohe Belastungen geeignet?
Ja, das Kardangelenk ist aus Chrom-Vanadium-Stahl gefertigt und für Belastungen über den Anforderungen gängiger Normen ausgelegt.
Ist das Kardangelenk mit allen 1/4"-Steckschlüssel-Systemen kompatibel?
Ja, der genormte Innen- und Außen-4kant nach DIN 3120 / ISO 1174 ist mit allen gängigen 1/4"-Systemen kompatibel.
| PRODUKT: | Kardangelenk |
| ANTRIEBSFORM: | Außenvierkant |
| AUFNAHME: | 6,3 [1/4"] |
