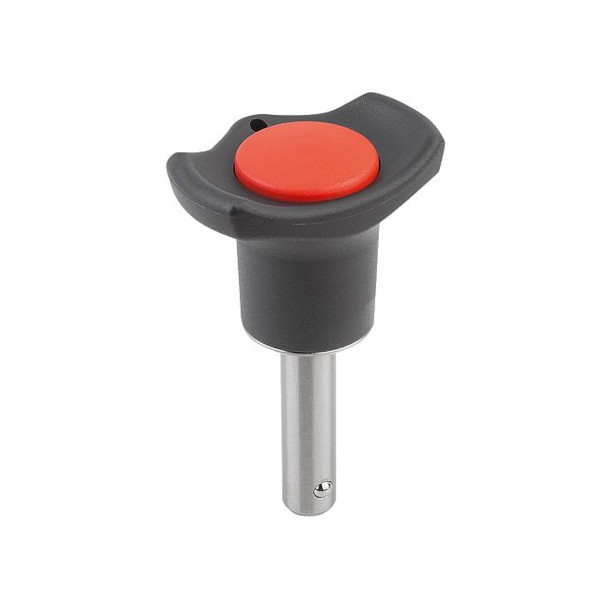

Kugelsperrbolzen Typ A ROT #0363

Kugelsperrbolzen Form A aus Edelstahl mit Kunststoff-Griff und Metallbund

Kugelsperrbolzen der Form A dienen zum schnellen Fixieren und Verbinden von Bauteilen und Werkstücken. Diese Ausführung besitzt einen geschliffenen Bolzen aus Edelstahl, einen Metallbund und einen schwarzen Kunststoff-Griff mit verkehrsrotem Druckknopf.

Durch Drücken des Druckknopfes werden die beiden Sperrkugeln entriegelt, sodass sich der Bolzen einsetzen oder herausziehen lässt. Nach dem Loslassen treten die Kugeln wieder hervor und sichern den eingesetzten Bolzen gegen axiales Herausziehen. Die Verbindung bleibt durch erneutes Betätigen des Druckknopfes lösbar.

Form A ist für Anwendungen mit höheren Präzisionsanforderungen und hoher axialer Auszugskraft vorgesehen. Typische Einsatzbereiche sind lösbare Verbindungen im Maschinenbau sowie an Montage- und Spannvorrichtungen. Die Eignung und Belastbarkeit sind für die jeweilige Einbausituation zu prüfen.

Eigenschaften

• Ausführung: Form A mit Metallbund
• Bolzen: geschliffen
• Stahlteile: Edelstahl, blank
• Griff: Thermoplast, schwarz
• Druckknopf: Thermoplast, verkehrsrot
• Verriegelung durch zwei Sperrkugeln
• Entriegelung über Druckknopf
• Für schnelles Fixieren und wieder lösbares Verbinden
• Ausführung für hohe axiale Auszugskräfte

Sofern Scherkräfte angegeben sind, handelt es sich um rechnerisch ermittelte theoretische Bruchlasten bei zweischnittiger Belastung in Anlehnung an DIN 50141. Diese unverbindlichen Richtwerte enthalten keine Sicherheitsfaktoren und sind keine zulässigen Betriebslasten oder zugesicherten Eigenschaften. Werkstoffe der verbundenen Bauteile, Witterung und Verschleiß können die Belastbarkeit beeinflussen. Die Eignung für die jeweilige Anwendung muss individuell geprüft werden.
