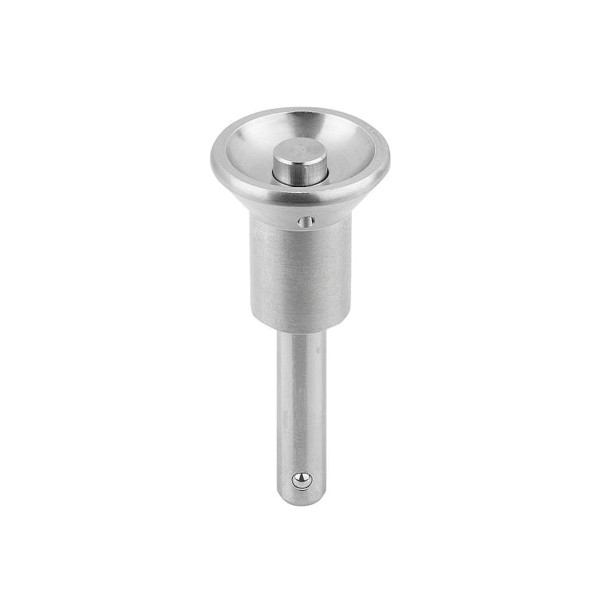

Kugelsperrbolzen mit Edelstahl-Pilzgriff #0364

Kugelsperrbolzen mit Edelstahl-Pilzgriff – blank

Kugelsperrbolzen mit Edelstahl-Pilzgriff dienen zum schnellen Fixieren und lösbaren Verbinden von Bauteilen und Werkstücken. Die Stahlteile bestehen aus blankem Edelstahl. Typische Einsatzbereiche sind Verbindungen an Vorrichtungen, Baugruppen und verstellbaren Bauteilen.

Durch Drücken des Druckknopfes werden die beiden Sperrkugeln entriegelt. Der Bolzen lässt sich dann einsetzen oder herausziehen. Nach dem Loslassen treten die Kugeln wieder hervor und sichern den vollständig eingesetzten Bolzen gegen axiales Herausziehen.

Der Edelstahl bietet Korrosionsbeständigkeit, deren Eignung von den jeweiligen Umgebungsbedingungen abhängt. Eine Befestigungsmöglichkeit für ein Halteseil ermöglicht es, den Kugelsperrbolzen zusätzlich gegen Verlust zu sichern.

Eigenschaften

• Griffausführung: Pilzgriff aus Edelstahl
• Stahlteile: Edelstahl
• Oberfläche: blank
• Verriegelung durch zwei Sperrkugeln
• Entriegelung über Druckknopf
• Für schnell lösbare Steckverbindungen
• Mit Befestigungsmöglichkeit für ein Halteseil

Hinweise zur Belastbarkeit

Angaben zur Scherkraft beziehen sich auf die rechnerisch ermittelte theoretische Bruchlast bei zweischnittiger Belastung in Anlehnung an DIN 50141. Es handelt sich um unverbindliche Richtwerte ohne Sicherheitsfaktoren, nicht um zulässige Betriebslasten oder zugesicherte Eigenschaften.

Die Eignung für die jeweilige Anwendung muss individuell geprüft werden. Die Werkstoffe der verbundenen Bauteile, Witterungsbedingungen und Verschleiß können die Belastbarkeit beeinflussen.
